產品詳情
恒溫恒濕試驗箱規格書
項目 | 說明 |
名稱 | 恒溫恒濕試驗箱 |
型號 | QC-TH-S-150Z |
數量 | 1臺 |
品牌 | 七彩 |
描述用途及應用行業 | 恒溫恒濕箱是以用戶滿意為宗旨，以產品質優耐用為目的，積累多年豐富生產制造經驗，廣泛吸收用戶意見，經多次技術改進之優良產品。選用之零部件可靠性高，質量?jī)?yōu)良，能保證各式產品性能的可靠度、穩定度和精確度，故用戶可放心使用。 應用行業： LED電子行業、光電、半導體產業、電子相關零件產業、家用電器、電子禮品、文具禮品汽車零件業及計算機相關產業等。 產品介紹： 仿真產業界零件、主要配件、半成品，如：電子零件、汽車零件、筆記本計算機等…在氣候環境溫濕度組合條件下(高低溫操作，儲存、溫度循環、高溫高濕、低溫低濕、結露試驗等)，檢測產品本身的適應能力與特性是否改變及可靠度及溫濕度環境測試 符合國際性規范之要求(IEC、JIS、GB、MIL…)以達到國際間量測程序一致性(含測試步驟、條件、方法)避免認知不同，并縮小量測不確定的因素范圍發生。 平衡調溫調濕控制系統（BTHC）,以P.I.D.方式控制SSR,使系統之加熱加濕量等于熱濕損耗量,故能長期穩定使用.溫濕度控制精確，升降溫速度快速、平穩、均勻，為使用者節約寶貴時間。 視野寬廣的觀測窗：長方形觀測窗，采用LED排燈保持箱內明亮，且利用發熱體內嵌式玻璃，無須雨刷除霧，隨時保持清晰的觀測試驗箱內的狀況。 加濕系統管路與控制電路分離：加濕系統管路與電源、控制器、電路板分離，可避免因管路漏水而影響電路，提高安全性。恒溫恒濕試驗箱,恒溫恒濕箱,恒溫恒濕機,恒溫恒濕試驗機,恒溫恒濕測試箱,高低溫恒溫恒濕試驗箱,可程式恒溫恒濕試驗箱,步入式恒溫恒濕試驗箱,小型恒溫恒濕試驗箱,實驗室恒溫恒濕箱,環境試驗箱,,濕度循環試驗箱,濕熱試驗箱,可靠性試驗箱,電子元器件測試,電池可靠性測試,材料老化測試,食品穩定性測試,藥品穩定性試驗箱,光伏組件測試,汽車零部件測試,可程式恒溫恒濕試驗箱,觸摸屏恒溫恒濕試驗箱 |
特點 | 恒溫恒濕試驗箱,恒溫恒濕箱,恒溫恒濕機,恒溫恒濕試驗機,恒溫恒濕測試箱,高低溫恒溫恒濕試驗箱,可程式恒溫恒濕試驗箱,步入式恒溫恒濕試驗箱,小型恒溫恒濕試驗箱,實驗室恒溫恒濕箱,環境試驗箱,,濕度循環試驗箱,濕熱試驗箱,可靠性試驗箱,電子元器件測試,電池可靠性測試,材料老化測試,食品穩定性測試,藥品穩定性試驗箱,光伏組件測試,汽車零部件測試,可程式恒溫恒濕試驗箱,觸摸屏恒溫恒濕試驗箱 完美造型設計 高質感外觀 設備噪音小 操作簡單 安全可靠 |
實驗設備禁止事項 | 1.易燃、易爆、易揮發性物質試樣進行試驗或儲存 2.腐蝕性物質試樣進行試驗或儲存 3.生物試樣的試驗或儲存 4.強電磁發射源試樣的試驗或儲存恒溫恒濕試驗箱,恒溫恒濕箱,恒溫恒濕機,恒溫恒濕試驗機,恒溫恒濕測試箱,高低溫恒溫恒濕試驗箱,可程式恒溫恒濕試驗箱,步入式恒溫恒濕試驗箱,小型恒溫恒濕試驗箱,實驗室恒溫恒濕箱,環境試驗箱,,濕度循環試驗箱,濕熱試驗箱,可靠性試驗箱,電子元器件測試,電池可靠性測試,材料老化測試,食品穩定性測試,藥品穩定性試驗箱,光伏組件測試,汽車零部件測試,可程式恒溫恒濕試驗箱,觸摸屏恒溫恒濕試驗箱 |
恒溫恒濕試驗箱執行標準與試驗方法 | 1.GB10586-2006 濕熱試驗箱技術條件 2.GB10589-2008 低溫試驗箱技術條件 3.GB10592-2008 高低溫試驗箱技術條件 4.GB11158-2008 高溫試驗箱技術條件 5.GB/T2423.1-2008 試驗A：低溫試驗方法 6.GB/T2423.2-2008 試驗B：高溫試驗方法 7.GB/T2423.3-2006 試驗Ca: 恒定濕熱試驗 8.GB/T2423.4-2008 試驗Db：交變濕熱試驗方法 |
內箱尺寸 | （寬*深*高） 500mm*500mm*600mm |
外箱尺寸約 | （寬*深*高） 1030mm*1040mm*1470mm |
箱內容積 | 150L |
溫度范圍 | -40℃ ~ +150℃恒溫恒濕試驗箱,恒溫恒濕箱,恒溫恒濕機,恒溫恒濕試驗機,恒溫恒濕測試箱,高低溫恒溫恒濕試驗箱,可程式恒溫恒濕試驗箱,步入式恒溫恒濕試驗箱,小型恒溫恒濕試驗箱,實驗室恒溫恒濕箱,環境試驗箱,,濕度循環試驗箱,濕熱試驗箱,可靠性試驗箱,電子元器件測試,電池可靠性測試,材料老化測試,食品穩定性測試,藥品穩定性試驗箱,光伏組件測試,汽車零部件測試,可程式恒溫恒濕試驗箱,觸摸屏恒溫恒濕試驗箱 |
濕度范圍 | 20～98% R?H可調恒溫恒濕試驗箱,恒溫恒濕箱,恒溫恒濕機,恒溫恒濕試驗機,恒溫恒濕測試箱,高低溫恒溫恒濕試驗箱,可程式恒溫恒濕試驗箱,步入式恒溫恒濕試驗箱,小型恒溫恒濕試驗箱,實驗室恒溫恒濕箱,環境試驗箱,,濕度循環試驗箱,濕熱試驗箱,可靠性試驗箱,電子元器件測試,電池可靠性測試,材料老化測試,食品穩定性測試,藥品穩定性試驗箱,光伏組件測試,汽車零部件測試,可程式恒溫恒濕試驗箱,觸摸屏恒溫恒濕試驗箱 |

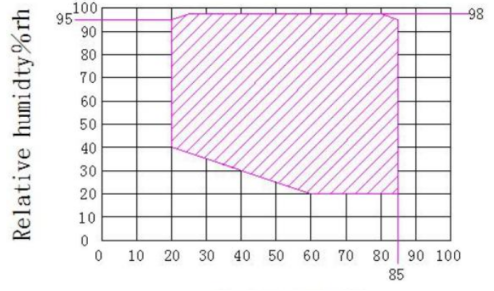

溫濕度控制范圍 |  |
控制穩定度 | 溫度≤0.5℃；濕度 ±2% |
分布均勻度 | 溫度±2.0℃； 濕度 ±3.0% |
升溫速率 | 平均3℃/分，非線性空載 |
降溫速率 | 平均0.7～1℃/分，非線性空載 |
溫度極限 | 最高溫度 +150℃；最低溫度 -40℃ |
箱體結構形式簡介 | 整體分為，試驗室、電控柜、機倉三個組合而成：左側上方為試驗室，由保溫層試驗室內膽組成，向左單開門型式出入；電控柜位于右側，面板主要由溫度控制儀、開關按扭、故障保護指示燈組合而成；機倉置于試驗室下方，由過濾器、電磁閥、線路部分、壓縮機等配件組成。 |
外殼材質 | 噴塑處理 |
內箱材質 | SUS#304不銹鋼板，耐腐蝕，易清潔，美觀大方; |
保溫材質 | 聚氨酯硬質發泡 |
迫緊 | 硅膠發泡迫緊1條 |
置物架 | 箱體內設有高度可調之不銹鋼置物架 2個 |
加熱器 | 采用臺灣進口不銹鋼鰭片式散熱管形加熱管 |
加濕器 | 分體式加濕筒設計 |
運風機 | 馬達 不銹鋼加長軸心 多翼式扇葉鋁合金風輪 特殊可調百頁送風循環系統 |
箱門 | 單門, 雙層門，嵌入式無反作用平面把手 三層真空玻璃加大窗口 電熱自動除霧, 內裝照明燈管 |
水箱 | 內藏式水箱 1只 自動給水泵1個(自動將下層水箱的水供輸?shù)缴蠈? 水回收裝置 缺水警報裝置 |
腳架 | 機身底部裝設聚氨酯活動萬向車輪 4個 |
冷凍系統特點 | 多段自動負載容量調整技術 壓縮機 ~ 泰康壓縮機 冷凝器 ~ 鰭片式附臺制散熱風機 蒸發器 ~ 鰭片式多段自動負載容量調整 膨脹閥 ~ 歐美進口組件 冷 媒 ~ 美國霍尼韋爾環保型冷凍雪種, 附 件 ~ 干燥劑, 油分離器, 雪種窗口等……… |

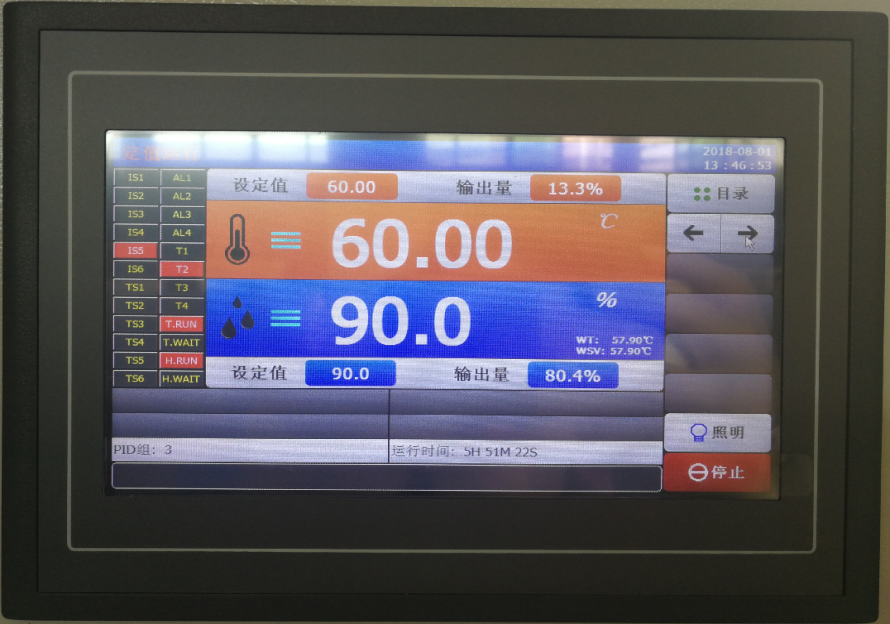

控制器圖片 |  |
控制方式 | 平衡調溫調濕控制系統(BTHC)，以P.I.D.方式控制SSR，使系統之加熱加濕量等于熱濕損耗量，故能長期穩定的使用。 |
控制器特點 | 可程式控制器 液晶、彩屏顯示 觸控式瑩幕直接按鍵型 溫濕度同時可程控器 中英文顯示 7寸真彩大屏 高對比附可調背光功能之大型LCD液晶顯示控制器。 |
控制器規格 | 精度:溫度±0.5℃、濕度±2%R.H 分辨率:0.01℃ 0.1%R.H 具有上下限待機及警報功能 溫濕度入力信號選擇PT 100Ω×2（干球及濕球） 9組P.I.D控制參數設定,P.I.D自動演算 干濕球自動校正 |
畫面顯示功能 | 采畫面對談式,無須按鍵輸入, 屏幕直接觸摸選項 溫濕度設定（SV）與實際（PV）值直接顯示 可顯示目前執行程序號碼,段次,剩余時間及循環次數 運轉累計時間功能 溫濕度程序設定值以圖形曲線顯示,具實時顯示程序曲線執行功能 具單獨程序編輯畫面,每頁最少可輸入5個段次溫濕度及時間 中英文可任意切換。 故障提示畫面顯示。 屏幕可作背光調整 屏幕顯示保護功能可作定時，TIMER或手動關閉設定. |
程序容量及控制功能 | 可使用的程序組:最大120個PATTEN 可使用的記憶容量:共1200 SEGMENTS 可重復執行命令:每一個命令可達999次 程序之制作采對談式,具有編輯、清除、插入等功能 SEGMENTS時間設定0～99Hour59Min 具有斷電程序記憶,復電后自動啟動并接續執行程序功能 程序執行時可實時顯示圖形曲線 具有預約啟動及關機功能 具有日期,時間調整功能 按鍵及畫面鎖定（LOCK）功能 |
冷凝器 | 鰭片式附臺制散熱風機 |
蒸發器 | 鰭片式多段自動負載容量調整 |
膨脹閥 | 歐美進口組件 |
冷媒 | 環保型冷凍雪種（美國霍尼韋爾環保冷媒R404A） |
特點 | 采用多段自動負載容量調整技術 |
制冷輔助件 | 干燥劑, 油分離器, 雪種窗口等……… |
水質 | 添加純凈水或蒸餾水（自來水會有污垢，容易堵塞管道，影響產品測試） |
保護裝置 | 1.過零點閘流體功率控制器 |
2.加熱空焚保護開關 | |
3.壓縮機超壓保護開關 | |
4.壓縮機過載過流保護開關 | |
5.缺相保護開關 | |
6.無熔絲過載保護器 | |
7.水箱缺水保護開關 | |
8.加熱加濕快速保險 | |

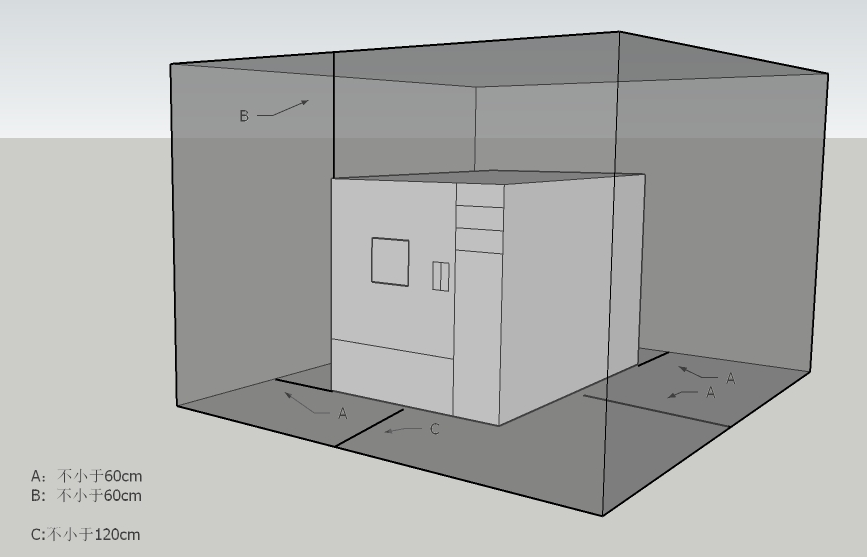

安裝場地 | 1、地面平整，符合GB50209-2002規范：平整度≤5mm/2m 2、通風良好，設備周圍無強烈振動 3、設備周圍無強電磁場影響 4、設備周圍無易燃、易爆、腐蝕性物質和粉塵 5、設備周圍無陽光直接照射 6、設備周圍預留適當?shù)氖褂眉熬S護空間，如下圖所示：  |
使用電壓 | 220V±10% 50HZ |
使用功率（約） | 5KW |
允許使用環境 | 0 ~ 30℃ |
性能保證環境 | 5 ~ 25℃ |
螺紋蓋 | 機身左側 ?50mm 測試孔連螺紋蓋 1套 |
不織布 | 標準測試用不織布 1包 |
規格書 | 訂貨時提供一份 |
說明書 | 設備說明書一份 |
